**球磨机-球磨机-球磨机设备

球磨机主要用于选矿、陶瓷、化工、水泥、玻璃、耐火材料等行业。**球磨机分干、湿两种,**球磨机用于耐火材料、水泥、化肥、玻璃行业;陶瓷、化工行业。上海科利瑞克机器限公司为...

产品介绍
       球磨机主要用于选矿、陶瓷、化工、水泥、玻璃、耐火材料等行业。**球磨机分干、湿两种,**球磨机用于耐火材料、水泥、化肥、玻璃行业;陶瓷、化工行业。上海科利瑞克机器限公司为用户提供全套的矿山设备和技术服务。

       **球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。**球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等**行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

     **球磨机工作原理

       **球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型**球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

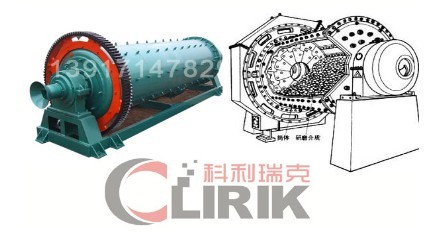

**球磨机
         **球磨机结构特点

       **球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

       **球磨机的安装程序

       **球磨机应安装在牢固的混凝土基础上。球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化,球磨机的基础应采用整块式结构。混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验,要求混凝土没有影响强度的缺陷,预留孔的数量和位置符合要求,预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时,在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记,作为安装时的中线基准。 吊装之前应对球磨机分部位全面进行验收,发现问题及时处理。

1、主轴承部分的具体要求参看主轴承部件装配图。
2、筒体部分参看回转部分装配图。
3、传动部分参看传动部分装配图。
4、整体相对位置参看总装图。

    **球磨机技术参数:


型号
(mm)
筒体 转速
r/min
装球量
T
进料
粒度 mm
出料
粒度
mm
配用电机 产量
(t/h)
重量
(kg)

直径 (mm)

长度 (mm) 型号 功率
MQG800×1200

800

1200 41 0.84 ≤15 0.075-0.1 Y180L-6 15

0.3-0.9

2400
MQG900×1200

900

1200 38 0.87 ≤15 0.075-0.8 Y200L 1 -6 18.5

0.29-1.3

2800
MQG900×1800

900

1800 38 1.8 ≤15 0.075-0.8 Y200L 1 -6 22

0.5-2

3400
MQG900×2100

900/675

1800/300 38 1.8 ≤15 0.075-0.6 Y200L 1 -6 18.5

0.4-2

3600
MQG1200×2400 1200 2400 32 3.2 ≤20 0.075-0.6 Y280M -6 45 1.1-3.2 6500
MQG1200×2800 1200/900 2400/400 32 3.5 ≤20 0.075-0.5 Y250M -6 37 0.8-3.2 7300
MQG1500×1500 1500 1500 29 4.2 ≤25 0.075-0.5 Y280M -6 55 1.8-3.5 11000
MQG1500×3000 1500 3000 29 6.8 ≤25 0.075-0.5 Y315S -6 95 2.5-8 14200
